7940
Das Cisco 7940 gibt es in 2 unterschiedlichen Software-Varianten, einmal für den Cisco Callmanager mit dem SCCP-Image und einmal für den universelleren Einsatz oder den Einsatz mit neuen Callmanager-Versionen mit SIP-Image.
Mit dem SIP-Image lässt es sich auch an normalen SIP-PBXen anmelden wie z.B. dem Asterisk. Hierfür muss auf einem TFTP-Server eine Konfigurations-Datei erstellt werden. Es gibt von Cisco passende Konfigurations-Beispiele. Die Konfigurations-Datei wird im XML-Format auf dem TFTP-Server abgelegt und beim Startvorgang des Telefons abgerufen.
Der Name der Konfig-Datei muss SIP<MAC>.cnf lauten.
Hier eine Beispiel-Konfigurations-Datei:
# SIP Configuration Generic File (start)
# Proxy Server proxy1_address: "sip-server.example" proxy2_address: "sip-server2.example" proxy3_address: "" proxy4_address: "" proxy5_address: "" proxy6_address: ""
# Line 1 Settings line1_name: "<sip-user>" ; Line 1 Extension\User ID line1_displayname: "Hans Mustermann" ; Line 1 Display Name line1_authname: "<sip-user>" ; Line 1 Registration Authentication line1_password: "<Passwort>" ; Line 1 Registration Password
# Emergency Proxy info proxy_emergency: "" proxy_emergency_port: "5060"
# Backup Proxy info proxy_backup: "sip-server.example" proxy_backup_port: "5060"
# Outbound Proxy info outbound_proxy: "sip-server.example" outbound_proxy_port: "5060"
# NAT/Firewall Traversal nat_enable: "1" nat_address: "" voip_control_port: "5060" start_media_port: "15000" end_media_port: "16000" nat_received_processing: "1"
# Phone Label (Text desired to be displayed in upper right corner) phone_label: "<Display-Beschriftung>" ; Has no effect on SIP messaging
# Time Zone phone will reside in time_zone: CET
# Telnet Level (enable or disable the ability to telnet into this phone telnet_level: "2" ; 0-Disabled (default), 1-Enabled, 2-Privileged
# Phone prompt/password for telnet/console session phone_prompt: "Go Away" ; Telnet/Console Prompt phone_password: "<Telnet-Passwort>" ; Telnet/Console Password
# Enable_VAD (1-enabled, 0-disabled) enable_vad: "0"
# Network Media Type (auto, full100, full10, half100, half10) network_media_type: "auto" user_info: phone
# URL for display logo logo_url: "http://logo-server.example/display-logo.bmp" ; URL for branding log
# SIP Configuration Generic File (stop)
Außerdem muss noch eine Konfigurationsdatei mit dem Namen SEP<MAC>.xml.cnf vorhanden sein, in der Standardeinstellungen des Universal Loaders vorallem für Updates eingetragen werden.
Hier eine Beispiel-Konfigurations-Datei:
<device xsi:type="axl:XIPPhone"> <devicePool> <name>Default</name> <dateTimeSetting> <name>CMLocal</name> <dateTemplate>D.M.Y</dateTemplate> <timeZone>W. Europe Standard/Daylight Time</timeZone> </dateTimeSetting> <callManagerGroup> <members> <member priority="0"> <callManager> <ports> <ethernetPhonePort>2000</ethernetPhonePort> </ports> <processNodeName>sip-server.example</processNodeName> </callManager> </member> </members> </callManagerGroup> <srstInfo> <name>Enable</name> <srstOption>User Specific</srstOption> <userModifiable>true</userModifiable> <ipAddr1>sip-server.example</ipAddr1> <port1>2000</port1> <ipAddr2>sip-server.example</ipAddr2> <port2>2000</port2> <ipAddr3></ipAddr3> <port3>2000</port3> </srstInfo> <mlppDomainId>-1</mlppDomainId> <mlppIndicationStatus>Default</mlppIndicationStatus> <preemption>Default</preemption> </devicePool> <loadInformation></loadInformation> <versionStamp></versionStamp> <userLocale> <name>German_Germany</name> <uid>3</uid> <langCode>de</langCode> <version>3.3(3)DEU</version> <winCharSet>iso-8859-1</winCharSet> </userLocale> <networkLocale>Germany</networkLocale> <networkLocaleInfo> <name>Germany</name> <uid>3</uid> <version>3.3(3)</version> </networkLocaleInfo> <idleTimeout>300</idleTimeout> <authenticationURL></authenticationURL> <directoryURL>http://Directory-Server.example</directoryURL> <idleURL></idleURL> <informationURL>http://Help-Server.example</informationURL> <messagesURL></messagesURL> <proxyServerURL></proxyServerURL> <servicesURL></servicesURL> </device>

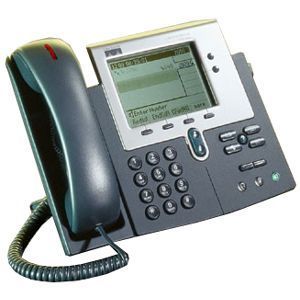

Das Cisco 7940 ist ein klassisches Cisco-Telefon, es bietet den typisch amerikanisch schweren Telefonhörer, der auch härteren Gebrauch übersteht ;-)
Durch das große Display lässt sich das Telefon schön bedienen. Manko bei der SIP-Version ist, dass keine Spracherweiterungen unterstützt werden, einzig die vorinstallierte Englische Sprache wird verwendet.
Anders als das 7912 unterstützt das 7940 die Klingeltöne vom TFTP-Server im klassischen Cisco-Klingelton-Format, hierfür muss eine passende XML-Datei erstellt werden.
Das Telefon läuft mit dem SIP-Image Version P0S3-08-8-00 zuverlässig an einem Asterisk-Server.
